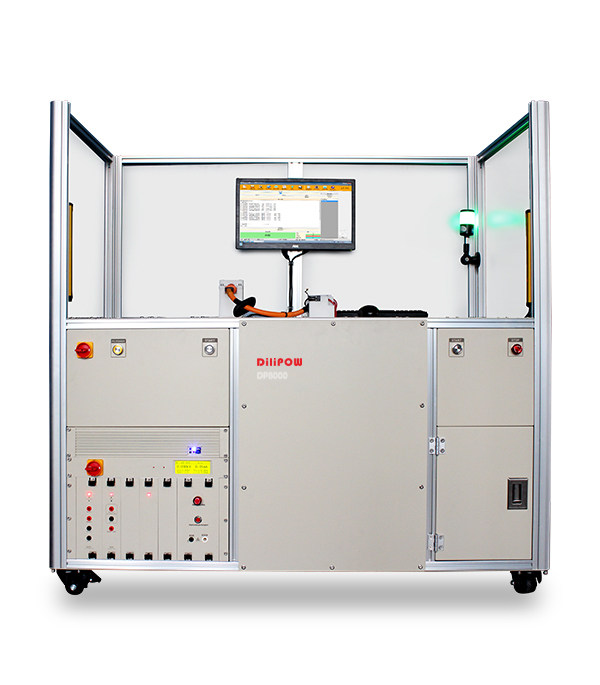

DP8000(高压卧式)

产品简介

DP8000系列高压线束线缆测试仪,有3kV以及5kV两种机型。外形有卧式和立式可供选择。可用于各类高压线束测试、高压连接器测试、汽车主线板测试(新能源汽车软板)、汽车PDU控制箱测试、交直流充电枪测试以及交直流充电座测试等产品。

性能特点

1. 精密四线试量测(具体温度补偿防呆四线夹具接触查证)
2. 导通电阻最小10μΩ分辨率
3. 耐压测试最高 5000V AC/DC
7. 板卡式模块设计,点位自由扩展
9. LCR测试频率 50Hz~100kHz
4. 治具与仪器之间连接用快速接头连接
5. 可编程低压源 24V/2A
6. PDU一站式测试
8. 最高1GΩ绝缘测试

软件和接口

1. 导通点位自动学习功能,高压点位自动抓取功能,设置编辑简单易懂
2. 系统提供打印条码扫描条码列印等功能
3. 提供MES对接或本地数据库功能
4. 万用表功能,点对点验证测试
5. 设备自检寻点功能,点位别名命名
6. PDF格式报表打印功能
7. I/O接口自定义功能
8. 安全光栅,防止电击(卧式)

产品应用

  • 汽车高压线束测试仪
  • 高压连接器测试
  • 汽车主线板测试
  • 汽车PDU测试
  • 交直流充电枪测试
  • 交直流充电座测试
  • 轨道交通电缆测试
  • 军用以及核能电缆测试
资料下载
技术参数

低压测试指标

短断路测试

测试电压

DC 0~24V

测试电流

50mA~2A 可编程步进10mA



OS测试

0.5Ω~10Ω(±2%)

10Ω~1kΩ(±2%)

可编程步进0.001Ω

大电流导通测试

测试范围

10μΩ~1000.00mΩ(±1%)

测试方式

4端测试

测试时间

保持时间:0-60s,可编程步进100ms

元器件电阻测试

测试范围

0.1Ω~20MΩ(≤100kΩ,±1%;>100kΩ,5%)

测试方式

4端测试

LCR测试(选配)

电感

10nH~100H(±2%)

电容

100pF-100mF(±2%)

ESD测试(选配)

二极管

正向电压: 24V max;反向电压: 1000V max

稳压管

正向电压: 24V max;反向电压: 1000V max

LED

正向导通电压: 24v max

气密测试(选配)

正压泄露检测

压力范围0~100kPa,泄露压测试精度0.2%,泄露分辨率1Pa

正负压泄露检测

压力范围-80kPa~100kPa,泄露压测试精度0.2%,泄露分辨率1Pa

继电器/电磁锁测试(选配)

接触电阻/绝缘测试

(略)

切换功能测试

通断测试



8000线材测试仪(耐压测试指标)

高压击穿测试

DC

AC(50Hz/60Hz)

3kV卡(8000型)

0~3kV,步进10V

0~3kV,步进10V

5kV卡(8000型)

0~5kV,步进 10V

0~5kV ,步进10V

门限/短路(泄露)电流

0.1-5mA,步距10μA

max 10mA

上升时间

0s-65s,步进0.1s

0s-65s,步进0.1s

保持时间

0s-65s,步进0.1s

0s-65s,步进0.1s

下降时间

0S

0s-65s,步进0.2s



绝缘测试指标

测试电压

DC 10~1000V

步进电压

10V

测试电流

max.2mA



绝缘测试范围

500kΩ~50MΩ(±2%)

50MΩ~500MΩ(±5%)

500MΩ~1GΩ(±10%)
