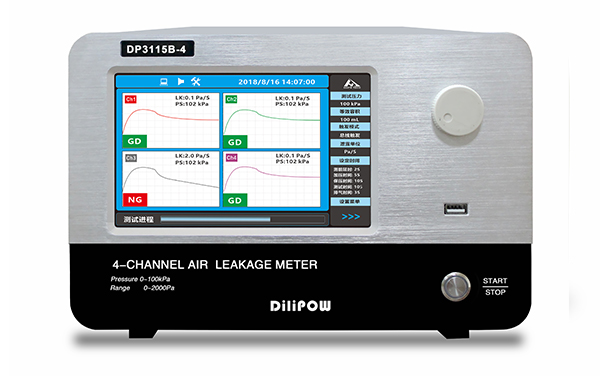

DP3115-4是为新能源汽车行业研发的多通道气密测试仪，采用差压式设计，受外界因素影响小、测试精度高、长期稳定性好。采用彩色触摸屏显示，支持设置参数和测试数据保存，测试压力程控设置，带有PC以及PLC接口。
测试压力范围：10 ~ 100 kPa (负压可选)
差压测试范围：± (0.1Pa~ 2kPa）
测试气压程控调节
7寸触摸屏， 中文操作界面
波形图显示，方便分析检测过程
差压分辨率0. 1 Pa ，精度高
多通道参数设定和存储
8路IO控制信号，方便PLC对接
单通道和4通道测试可选，适合多工位高效测试
具有手动测试模式与自动测试模式
外部通讯接口RS232/ LAN
可保存10000组检测数据，可按日期查询测试结果
具有丰富的数据统计与分析功能
具备断电记忆保护功能
产品应用

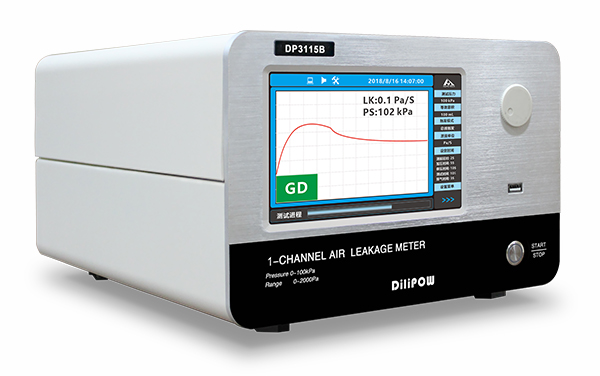

型号 | DP3115B | DP3115B-4 | |
测试通道 | 单通道 | 4通道 | |
差压测试 | 最小显示 | 标准:0. 1 Pa | |
传感器范围 | 标准: ± 2000 Pa | ||
传感器耐压 | 300 k Pa | ||
显示精度 | ± 5%rdg. ± 0.05%f.s. | ||
直压测试 | 最小显示 | 标准: 0. 1 k Pa | |
传感器耐压 | 标准: 0 - 300 k Pa | ||
测试压力 | 10k- 100k Pa | ||
显示精度 | ± 5%rdg. ± 2% f.s.. | ||
泄漏量设置 | 泄露量单位设置 | Pa/min Pa/s | |
泄漏量上限设置 | 0 ~999.9Pa/mine | ||
时间 | 设定范围 | 0 ~999.9s | |
分辨率 | 0.1s | ||
电源(Power) | AC100 ~240V ±10% ；频率： 50/60Hz | ||
测试压源(Pressure source) | 使用调压到400 ~700k Pa 范围的大流量洁净空气 | ||
驱动压源(Pilot pressure) | 使用调压到400 ~700k Pa 范围的洁净空气 | ||
配管连接口径 | (测试压源 、测试品配管 、标准品配管) 6 mm的尼龙管(驱动压)8mm快插式接头(用外径8mm的尼龙管连接驱动压源) | ||
控制I/0接口 | 开路集电极规格接口与继电器输出 | ||
通讯功能 | RS232/LAN | ||
环境温度和湿度 | 使用温度5 ~40°C；保存温度-20 ~70C； 80% RH以下 ，但不结露 | ||
USB | 使用USB拷贝测量数据 | ||
