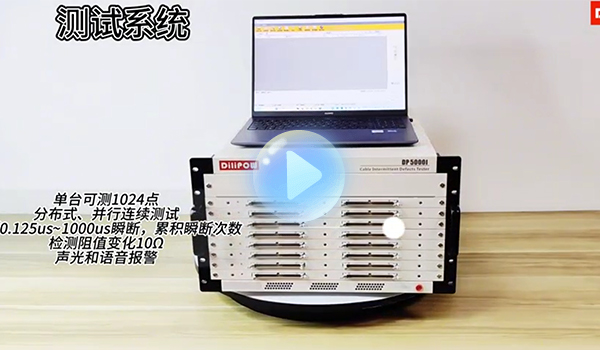

DP5000I线束瞬断测试系统最大可测试2048点位的瞬断测试,支持多机分布式瞬断测试,可为轨道交通、飞机、航天器的整机系统的瞬断振动试验提供测试解决方案。每张板卡支持128通路的并行测试,每个通道可单独切换为输入输出,可捕捉脉宽1μs的10Ω的瞬断变化。
瞬断检测界面:
1.可提供分布式测试
最大可组成2048点分布式测试,可为轨道交通、航空、航天的整机系统的瞬断振动试验提供测试方案。
2.模块化设计
每台测试仪仪集成有 8 张开关阵列卡,每张开关整列卡拥有128 个测试点位,每个点可独立控制。
3.精确的瞬断电阻识别
每个通道最大提供 4mA 测试电流,最小瞬断电阻变化分辨率达10Ω,最小采样周期 0.125μs。
4.回路的测试功能
阻值监控,超过阈值
瞬断次数检测
瞬断时间检测
5.自学习功能
快速检测未知线束的连接关系。
6.其它功能
支持MES对接、打印、报表输出功能。
产品应用
检测内容 | 瞬间断线实验 |
检查回路数 | 128~1024(可拓展至 2048) |
监测瞬断时间(μs) | 0.5~99999.9 |
检测频率(hz) | 1,000,000 |
检测阻值变化 | 10Ω @1us |
测试误差(us) | 0.125 |
工作电压 DC(V) | 4 |
工作电流(mA) | ≤4 |
显示操作 | 电脑上位机 |
电源 | AC90V~AC240V 50/60Hz400VAmax |
外形尺寸(不含突起物) | 宽:482.6mm 高:265mm 深:510.7mm |
本机重量 | 25kg |
环境条件 | 温度:5°℃~40℃℃ 湿度:5%~70% |
