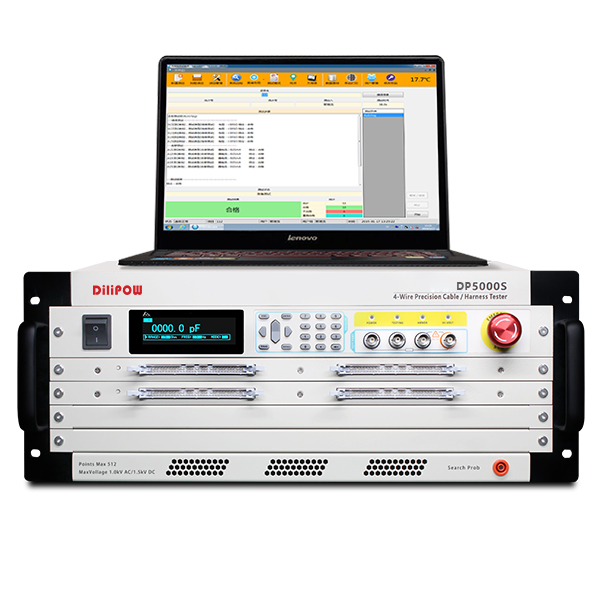

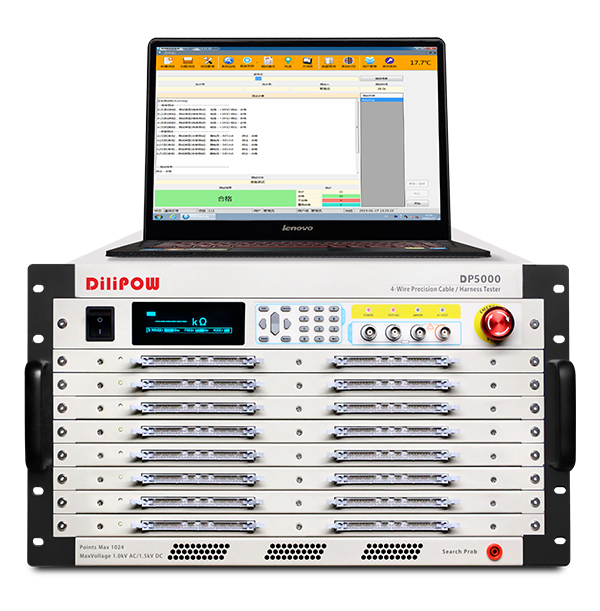

DP5000系列线束测试（电缆测试）设备支持二四线混合测试，集成有超快速OS测试、精确OS测试、导通测试、大电流导通测试、DCR测试、LCR测试、绝缘测试、交直流耐压测试、ESD测试，可广泛用于消费类电子和电动汽车的柔性电路板（FPC）、传统汽车线束测试。分布式型可用于航空航天、列车、船舶等行业的电缆线束的分布式测试。DP5000最大点位数1024，DP5000S最大点位数512。
1. 测试功能强大，适合各种测试需求
2. 四线混合测试法，最大测试点位利用率
3. 可进行分布式测试，点位可扩展至20000以上
4. 测试模块板卡式设计，便于扩展
5. 导通阻抗测试最小分辨率10μΩ
6. 可编程低压源，0~10V/1A
7. 可编程高压源，10V~1500V DC/1000V AC
8. ESD管测试1mA恒流激励，测试范围0~80V
9. 测试点位可任意配置成激励或采样
10. LCR测试功能，测试频率50~10kHz
1. 用户管理功能，可对管理员/编程员/操作员设置三级权限
2. 项目管理功能，可分类管理500种设置项目
3. 网络点自学习功能，可通过自学习学出网点间的联结关系
4. 测试网段划分功能，可借助自学习或手工划分网段
5. 图形编辑功能，可在连接器图形上进行网点配置
6. 测试网段测试参数配置功能，用户对OS测试、绝缘测试等配置测试参数
7. 测试系统自检功能，可用于故障诊断
8. 万用表功能，对任意端口使用该功能
9. 支持高速寻点并语音播报
10. 继电器寿命统计功能
11. PTC/NTC温度转换功能
12. 16位IO口输入输出功能
13. 报表打印和编辑功能，支持打印PDF及WORD格式
14. 数据库以及对接MES功能
产品应用
型号 | DP5000/DP5000S | ||
量测方法 | 内四线式+外四线式 | ||
最大测试点数 | 1024/512 | ||
AC高压 | 10V-1000V AC | ||
DC高压 | 10V-1500V DC | ||
高压输出精准度 | ±3% | ||
高压量测精准度 | ±3% | ||
高压量测时间 | 0.1秒-60秒（不考虑用户延时） | ||
低压量测时间 | 0.1秒-60秒（不考虑用户延时） | ||
OS量测周期 | 500μS（1024点，不考虑用户延时） | ||
测试项目与范围 | 短断路/瞬间断短路/快速瞬间断路 | 2kΩ-100 kΩ | |
内四线导通阻抗 | 0.1Ω-1MΩ | ||
外四线导 通测试 | 测试范围 | 10μΩ-300kΩ | |
测试电流 | ≤1A | ||
AC高压漏电流 | 0.01mA-10mA | ||
DC高压漏电流 | 0.1μA-5mA | ||
Dc高压绝缘 | 1MΩ-5GΩ | ||
直流电阻 | 量测范围 | 0.1Ω-1MΩ | |
电平信号 | 0-4V | ||
电流信号 | ≤2mA | ||
LCR | 电容量测范围 | 10pF-100mF | |
电阻测试范围 | 100mΩ-20MΩ | ||
电感测试范围 | 10nH~100H | ||
频率信号 | 50Hz/60Hz/100Hz/120Hz/1kHz/10kHz/50kHz | ||
量程模式 | AUTO/HOLD | ||
电平信号 | 0.1/0.3V/1V | ||
二极管/稳压管 | 测试范围 | 0V-100V | |
测试信号 | 1mA/100V | ||
单边测试 | 可单边测试 | ||
短断路端点判断 | 可判断短断路端点 | ||
进阶功能项目 | 可程式化连续测试/自动找点/自动诊断 | ||
测试扫描模式 | 自动/手动/外部 | ||
量测讯号 | 低电压量测讯号 | ||
储存记忆体 | 最多可储存500组测试设定档案 | ||
OS电压 | 5V | ||
控制面版 | 系统/快速/编辑/功能按键群组 | ||
指示器 | Pass/Fail（LED）/红绿指示灯/画面显示/声音 | ||
尺寸（单位：mm） | 483 (W) × 265 (H) × 510 (D)/483 (W) × 183 (H) × 510 (D) | ||
最大重量（单位kg） | 25Kg/17Kg | ||
